RS-422, RS-485 Waveform

by eteo 2023. 11. 24.





RS-422



RS-422 은 두 개의 전압 신호 선을 사용해 데이터를 전송하는 Balanced(Differential) signaling을 사용하므로 Tx+와 Tx-를 측정한다. 일반적으로 양극성 신호라인을 A, 그 반대 극성의 신호를 B라고 하는데 아래 사진에서 노란색이 A라인(Tx+), 연두색이 B라인(Tx-)이다.







RS-422 데이터 해석



A-B 전위차가 positive인 경우 그리고 수신단에서 A - B > 200mV 이면 Logic 1(= mark)로 해석한다.

A-B 전위차가 negative인 경우 그리고 수신단에서 A - B < -200mV이면 Logic 0(= space)으로 해석한다.



START bit가 Logic 0, STOP bit가 Logic 1이고 LSB first로 데이터가 전송되는 것은 RS-232와 같다.





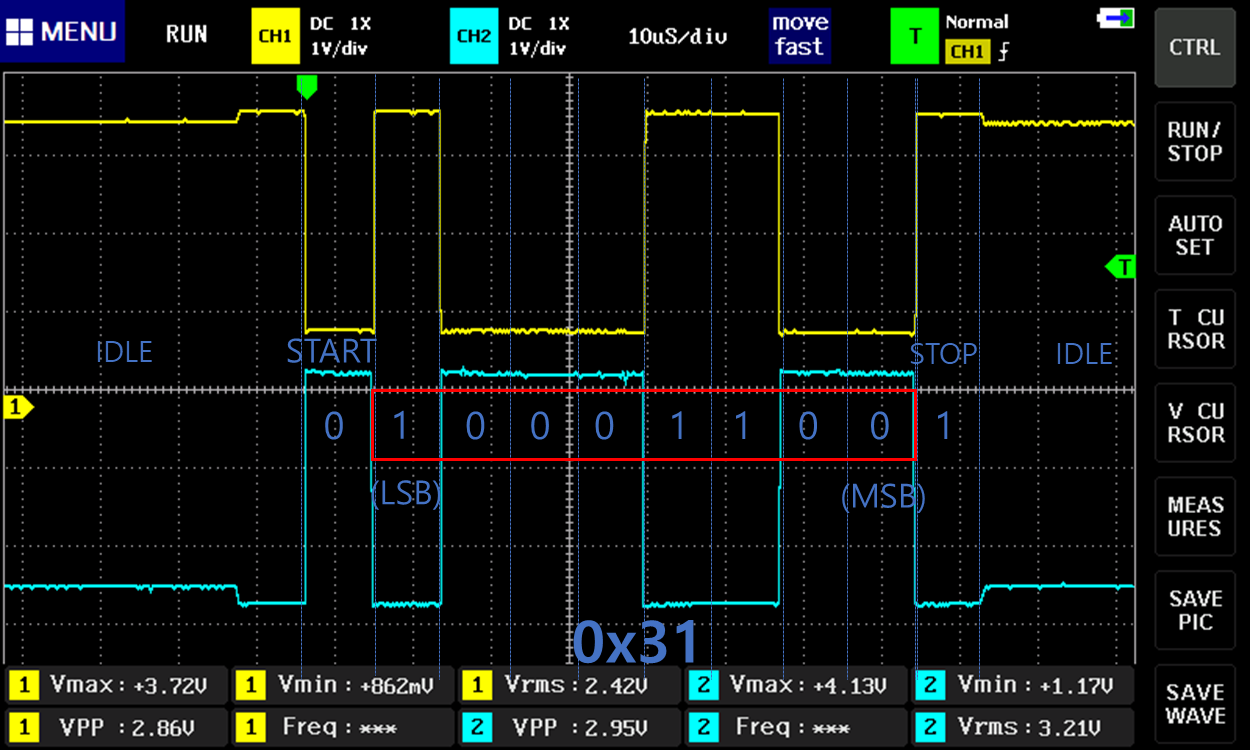

아래는 ASCII코드 '1'을 전송했을 때의 파형이다.





































RS-485

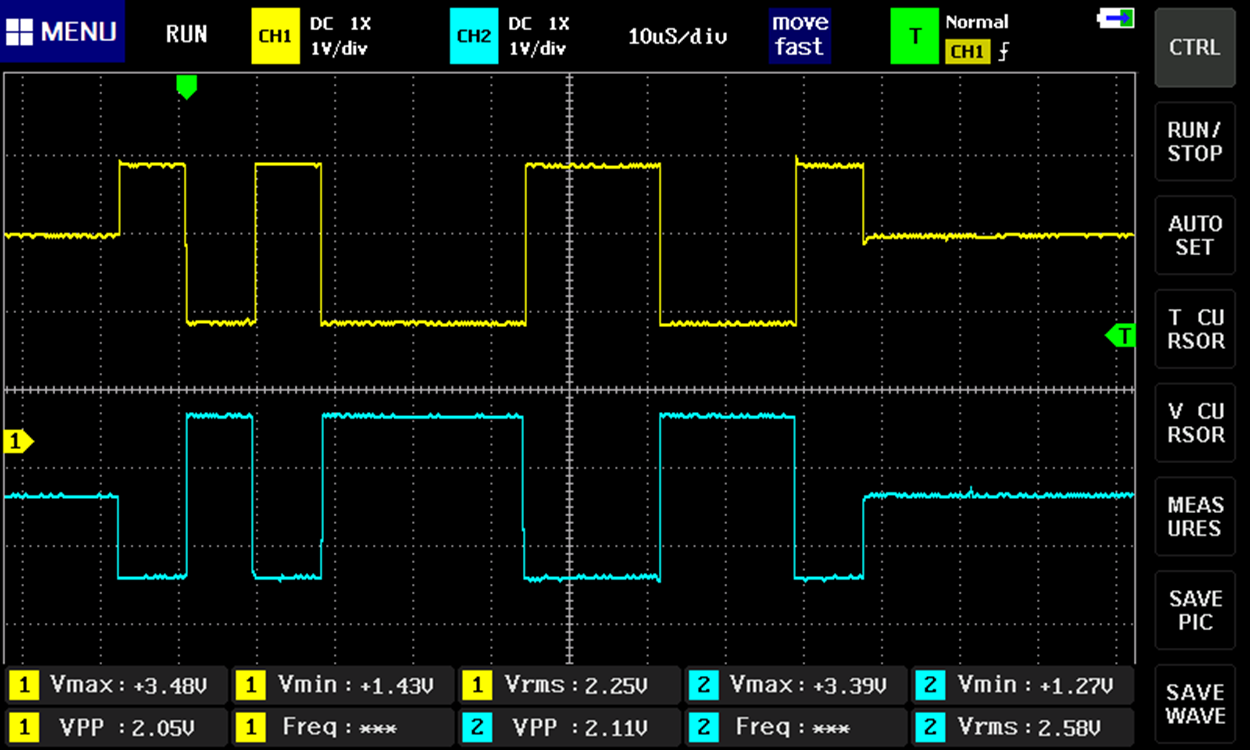

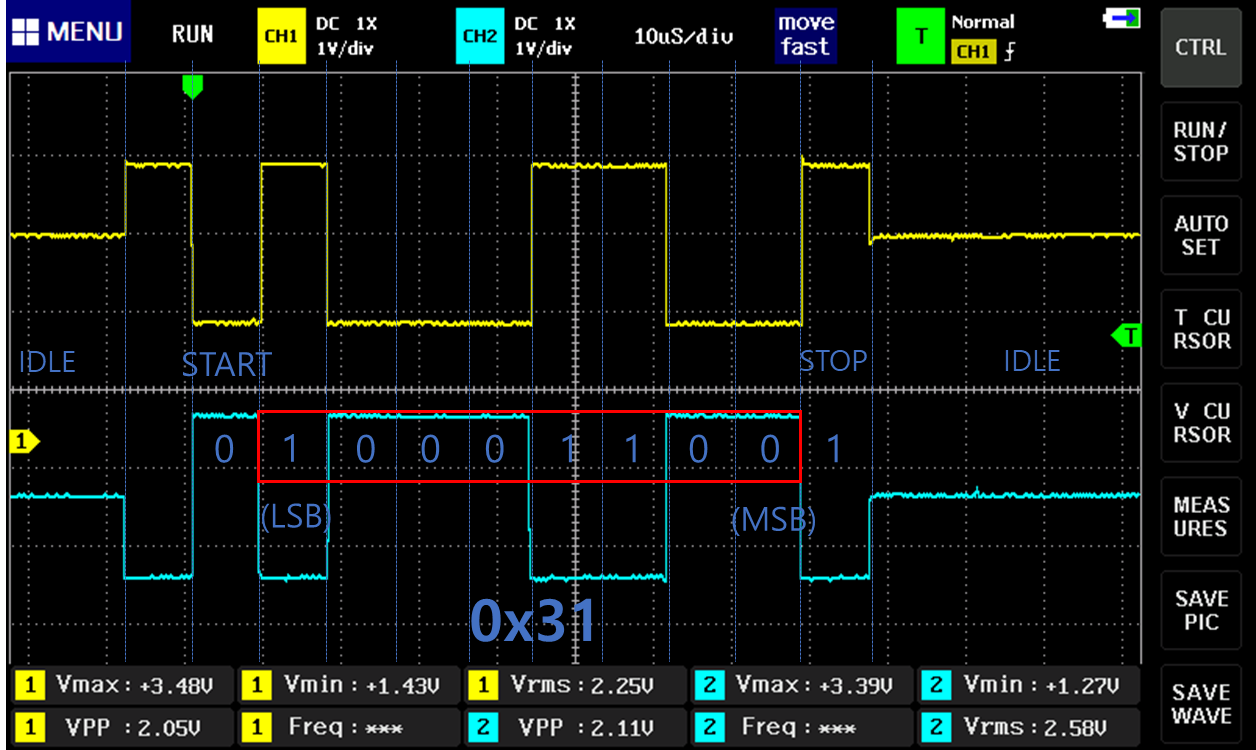

RS-485는 Balanced(Differential) signaling을 사용하고 Half duplex 방식으로 사용되기 때문에 D+, D- 핀을 찍어보았다.



Vpp가 RS-422보다 좀 작다는 것, 그리고 IDLE일 때 RS-422과 달리 양 극성의 중간정도 되는 레벨을 유지하고 있다는 것 외에는 별 차이가 없다.
