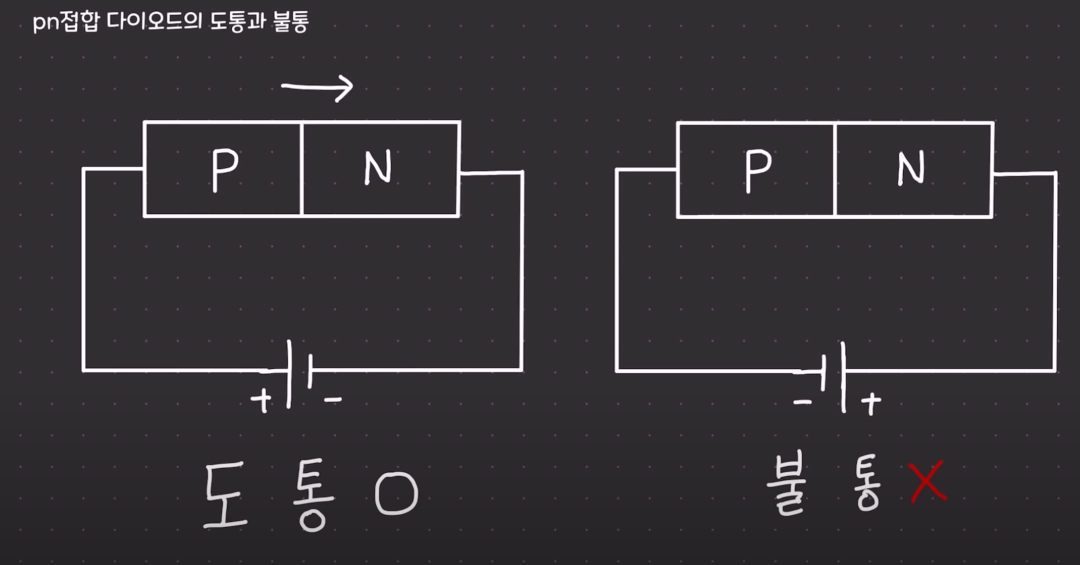

왼쪽이 순방향 결선. p형이 +극 n형이 -극에 연결된 상황
오른쪽이 역방향 결선.

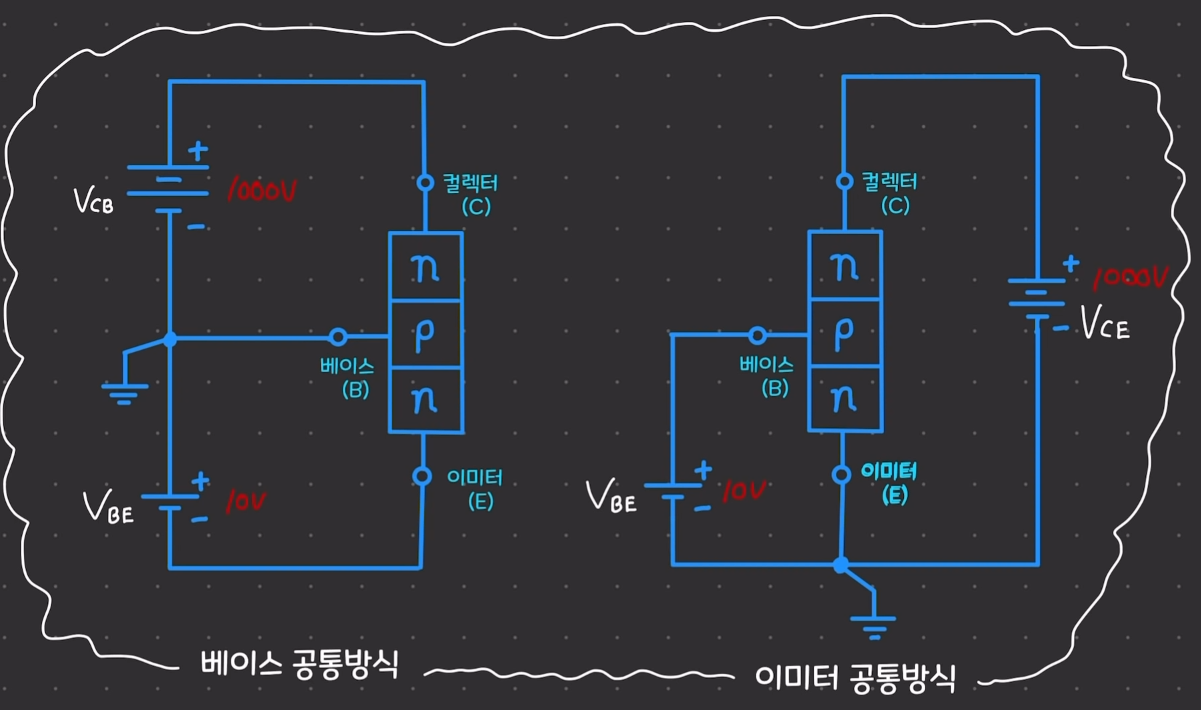

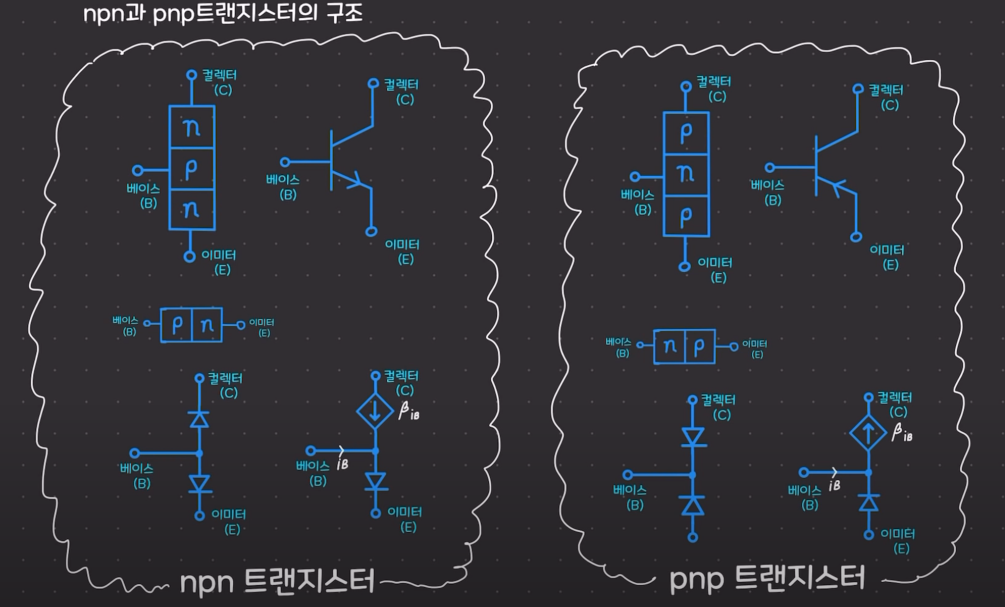

npn : 전원이 컬렉터에 연결. 베이스와 이미터가 순방향. 그래서 베이스에서 이미터 방향으로 화살표.
pnp : 전원이 이미터에 연결. 베이스가 이미터가 역방향. 그래서 이미터에서 베이스 방향으로 화살표.

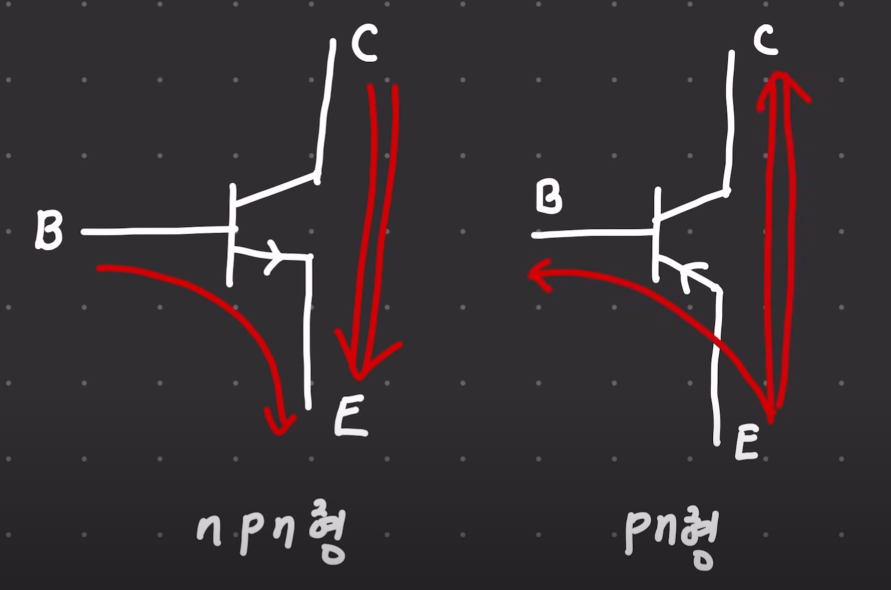

npn형 : 베이스에서 이미터로 작은 전류가 흐르면 콜렉터에서 이미터로 더 큰 전류가 흐르고
pnp형 : 이미터에서 베이스로 작은 전류가 흐르면 이미터에서 콜렉터로 더 큰 전류가 흐르게 됨
출처 : https://www.youtube.com/watch?v=1WC9h1pWApY
