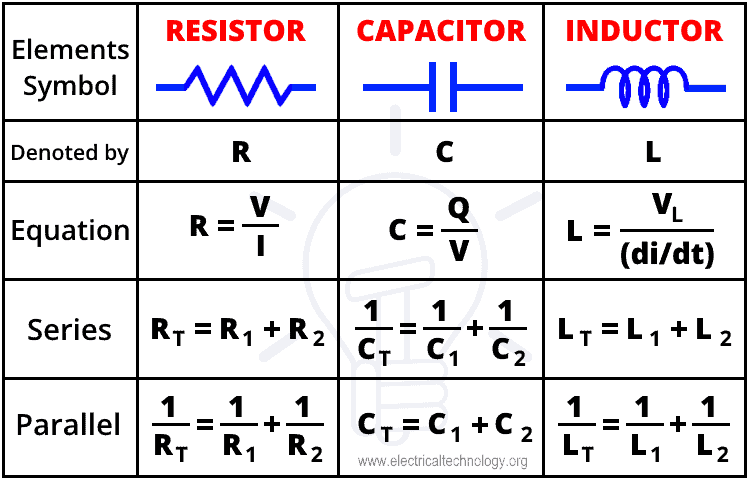

저항의 직렬/병렬 연결시 합성 저항 계산 (합성 커패시턴스 & 인덕턴스)





저항의 직렬 연결



직렬로 연결된 저항의 합성 저항은 각 저항을 더한 값이다.







저항의 병렬 연결



병렬로 연결된 저항의 합성 저항은 각 저항의 역수의 합의 역수이다.

두개의 저항 R1, R2가 병렬로 연결된 경우에는 합성 저항을 다음과 같이 계산할 수 있다.







인덕터의 직렬/병렬 연결시 합성 인덕턴스 계산

저항과 같은 패턴으로 계산한다.



직렬 연결 시 단순 합산하며, 병렬 연결 시 각 역수의 합의 역수로 계산한다.







커패시터의 직렬/병렬 연결시 합성 커패시턴스 계산

저항과 반대의 패턴으로 계산한다.



직렬 연결 시 각 역수의 합의 역수로 계산하며, 병렬 연결 단순 합산한다.
