1번 핀 찾는 법







보드와 IC, 커넥터와 케이블에서 1번 핀을 빠르게 찾는 법을 알아보자





보드

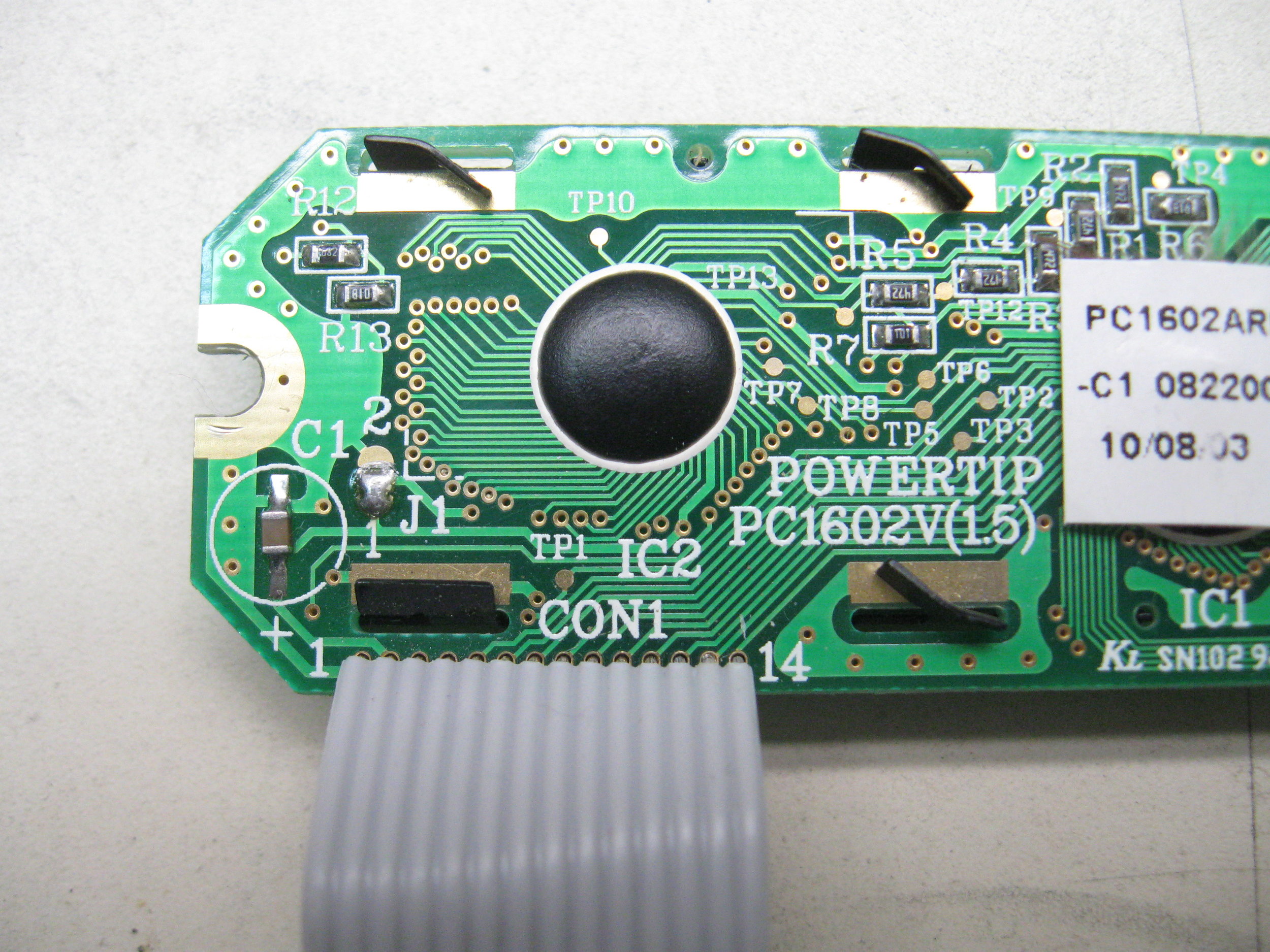

회로 기반에 실크레이어로 핀 번호가 인쇄되어 있는 경우는 가장 찾기 쉬운 케이스이다.

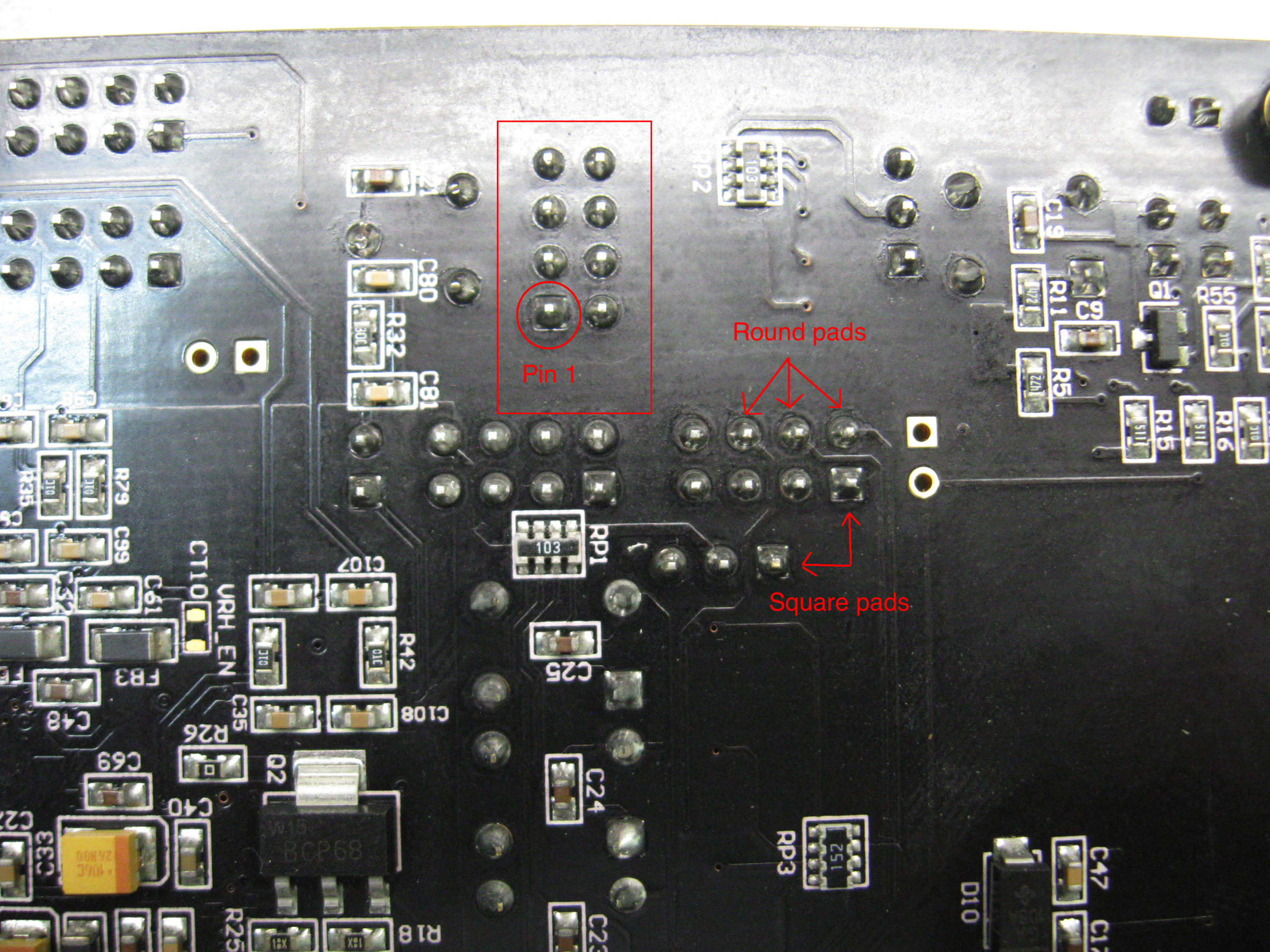

위의 방법으로 찾을 수 없을 땐 회로기판이나 어댑터를 뒤집어 까서 납땜 모양을 살펴보자. 일반적으로 다른 핀의 납땜 모양은 둥글지만 1번 핀의 납땜은 정사각형 모양으로 되어있다.













IC 칩







IC 칩에서 컷 마크인 노치를 발견하면 노치가 왼쪽에 위치하도록 방향을 돌려주고 그 때 1번 핀은 노치 바로 아래에 있는 왼쪽 하단 핀이며, 이 핀부터 반시계방향으로 숫자가 부여된다.



보통 노치 대신 1번핀과 가장 가까운 코너에 작은 원형 모양의 도트가 있는 경우도 있는데 이때도 읽는 방법은 동일하다.

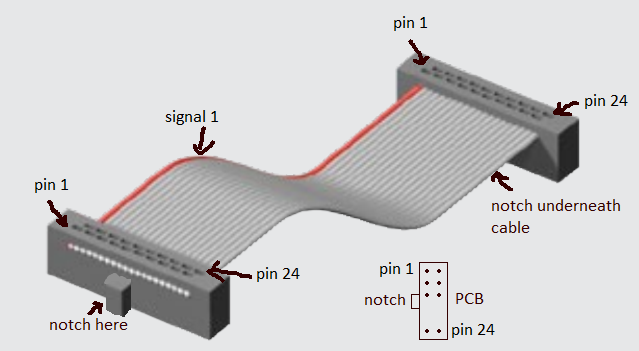

리본 케이블





보통 리본 케이블의 1번은 어두운색을 띄기 때문에 쉽게 식별할 수 있다.





레인보우 리본 케이블의 경우 저항과 동일한 방식으로 번호가 매겨지며 1번이 갈색이다.











커넥터





먼저 화살표 표시가 있는 경우 해당 표시가 가리키는 곳이 1번이다.

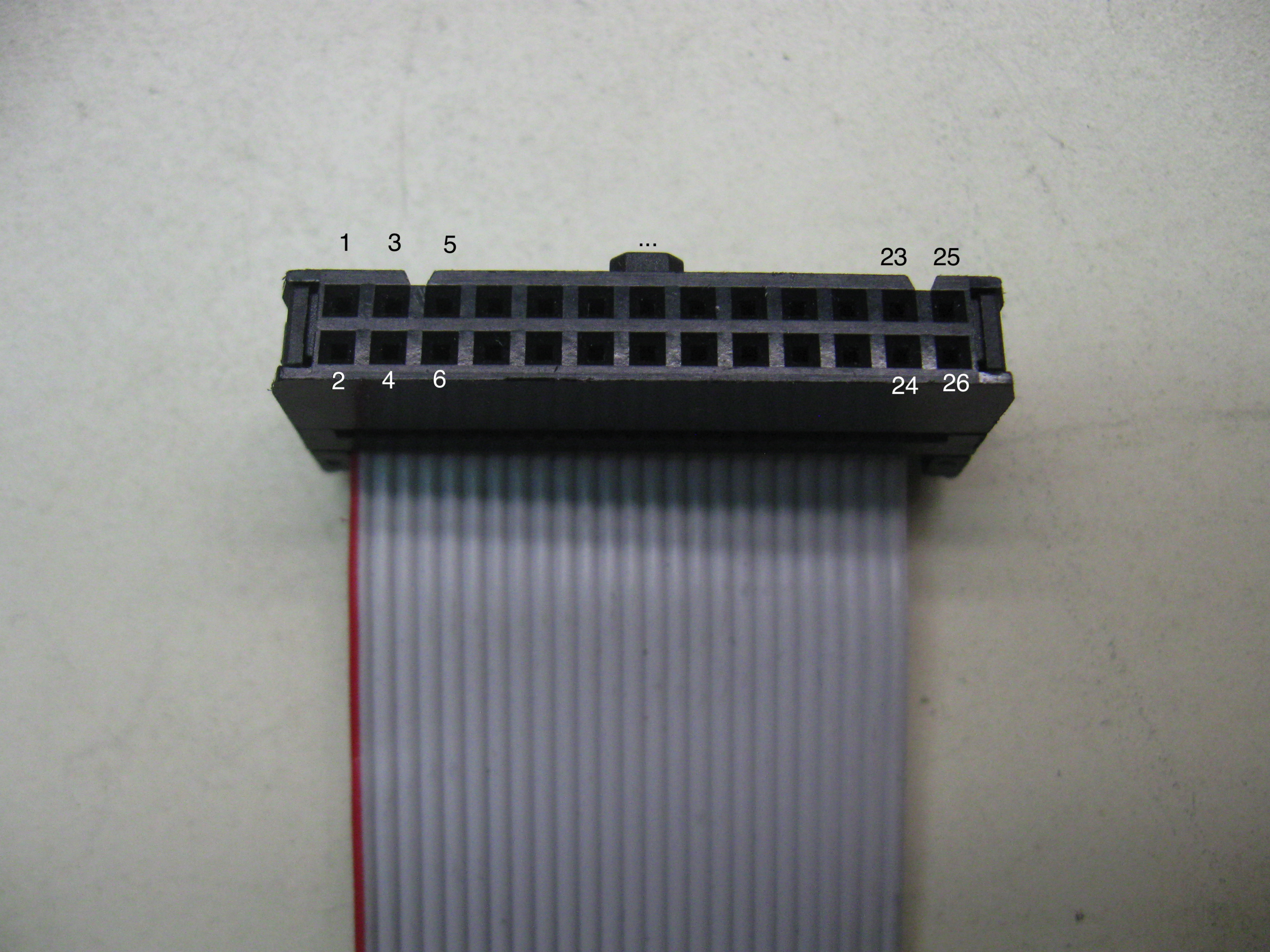

그리고 핀이 2열로 배치된 경우 커넥터에서 노치가 있는 쪽에 1번 핀이 있다고 보면 된다.
