스위치의 접점 SPST, SPDT, DPST, DPDT





스위치 또는 릴레이 등의 소자는 내부 접점 구조에 따라 SPST, SPDT, DPST, DPDT 등으로 분류된다. 각 단어의 뜻은 다음과 같으며, 스위치의 연결 유형을 결정하는 두 가지 요소는 Pole과 Throw 이다



SPST : Single Pole Single Throw

SPDT : Single Pole Double Throw

DPST : Double Pole Single Throw

DPDT : Double Pole Double Throw

.



Pole :

Pole은 동일한 물리적 스위치(same lever, knob or button)으로 제어할 수 있는 회로의 수를 의미한다.

Single Pole 스위치는 하나의 회로를 제어할 수 있고, Double Pole 스위치는 두개의 회로를 동시에 제어할 수 있다.



Throw :

Throw는 각 Pole의 입력을 연결할 수 있는 출력의 수를 의미한다.

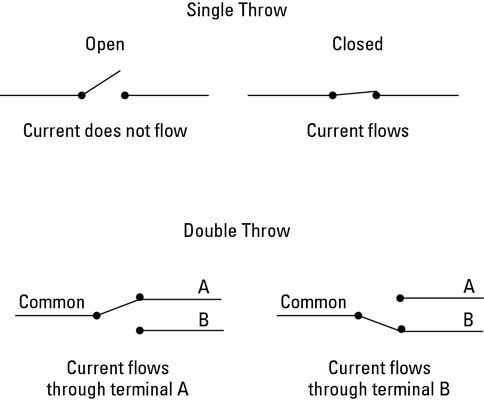

Single Throw 스위치는 간단한 On/Off 스위치로 스위치가 closed 상태면 두 단자가 연결되어 전류가 흐르고, 스위치가 open상태면 전류가 흐르지 않는다.

Double Throw 스위치는 입력 단자를 두 개의 출력 단자 중 하나에 연결한다. 보통 입력단자를 Common 이라고 하고 다른 두 단자는 A와 B라고 한다. A와 B 단자 중 한쪽에만 전류가 흐르게 된다.

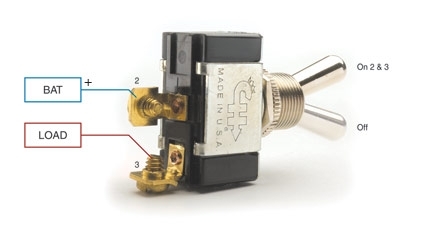

SPST (On-Off)

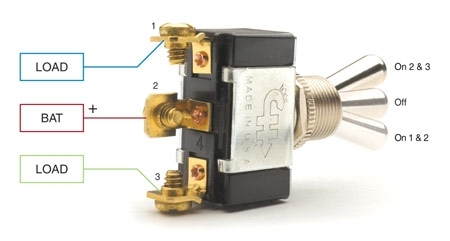

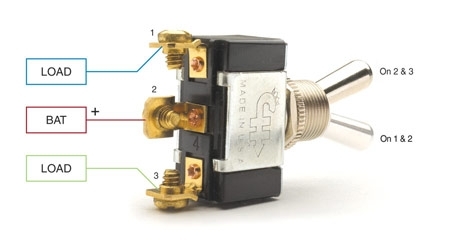

SPDT (On-On, On-Off-On)

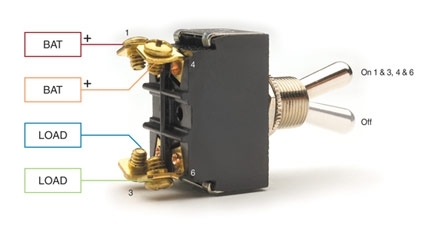

DPST (On-Off)

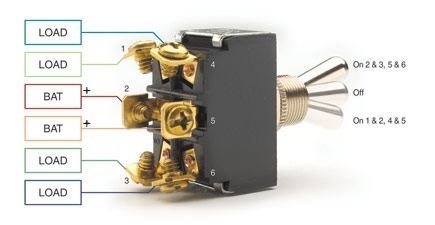

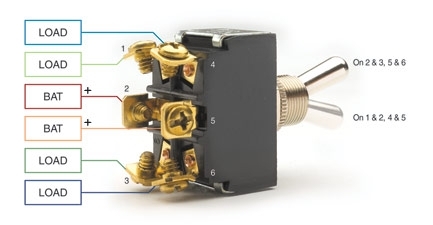

DPDT (On-On, On-Off-On)
