D-SUB





Overview



D-sub 커넥터는 D-subminiature의 약자로, D모양의 금속 쉘 내부에 2열 이상의 커넥션(핀 또는 소켓)이 있는 것이 특징이다. D-sub 도입 당시엔 컴퓨터에 사용되는 가장 작은 커넥터여서 subminiature(초소형)이라는 이름이 붙었다.









Types

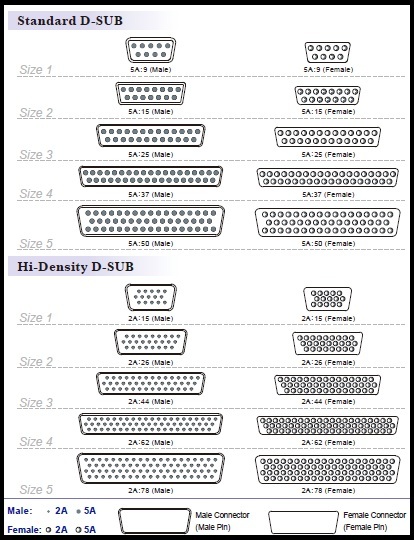

쉘 크기와 핀 또는 소켓 수, Male/Female 타입에 따라 여러 종류가 있다.



주로 RS-232, RS-485와 같은 직렬 통신에 DB-9 커넥터를 사용하고, 컴퓨터와 디스플레이간 연결에 DE-15 커넥터를 사용한다.



https://www.taimingco.com/products_detail_7.htm







Pin Numbering



https://blog.mbedded.ninja/electronics/components/connectors/d-subminiature-d-sub-connectors/
