CAN FD 프로토콜







CAN FD 특징



1. Recommended Clock : 20/40/80MHz Clock



2. Nominal bit rate : up to 1Mbps



3. Data bit rate : 2/5/8Mbps



4. DLC : Maximum 64 bytes per length



5. Improved CRC



6. 주로 사용하는 bit rate : 500Kbps / 2 Mbps

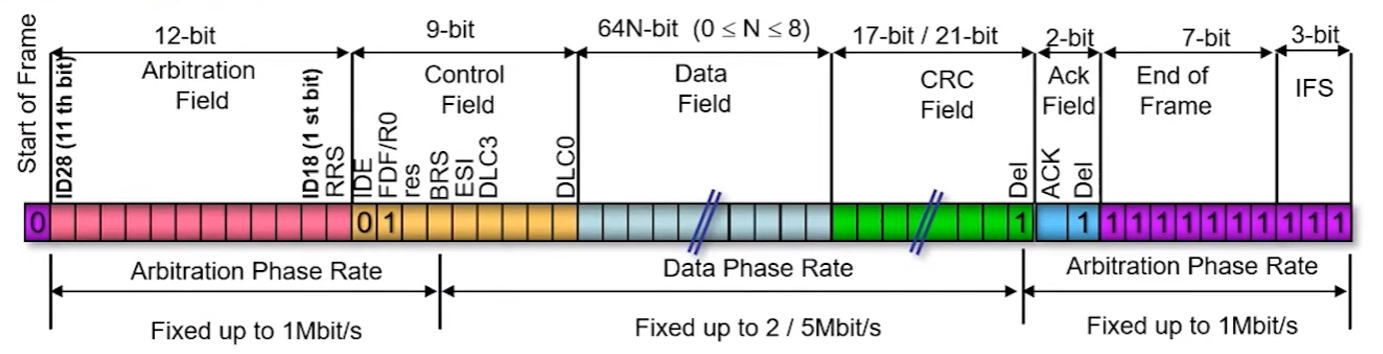

CAN FD Frame











주요 차이점은 아래와 같다.





📌 CAN FD도 기존 CAN과 마찬가지로 ID가 11bit인 Standard Frame과 ID가 29bit인 Extended Frame이 있다.



📌 Higher Speed of Data Bit Rate가 적용되는 구간은 BRS bit부터 CRC Delimeter까지이다.



📌 Data 길이가 16보다 작으면 17-bit CRC가 사용되고 Data길이가 16보다 크거나 같으면 21-bit CRC가 사용된다.



📌 CAN FD에는 리모트 프레임이 없다. 때문에 RTR 비트 역시 필요하지 않으며 항상 dominant인 RRS(Remote Request Substitution)로 대체된다.



📌 CAN FD 컨트롤러는 Classic CAN Frame을 수신할 수 있으나 Classic CAN 컨트롤러는 CAN FD Frame을 수신할 경우 Error Frame으로 반응한다.









Data Length Code

DLC	Classic Frame	FD Frame
0	0	0
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	8	12
10	8	16
11	8	20
12	8	24
13	8	32
14	8	48
15	8	64
>15	8	64













Classic CAN과 비교하여 CAN FD에 추가된 bit



• FDF : FD Format Indicator
  • Recessive : FD
  • Dominant : Classic

• Res : Reserved bit for future (dominant)

• BRS : Bit Rate Switch. FD Only
  • Recessive : BRS Enabled
  • Dominant : BRS Disabled
• ESI : Error State Indicator
  • Recessive : Error Passive Node
  • Dominant : Error Active Node

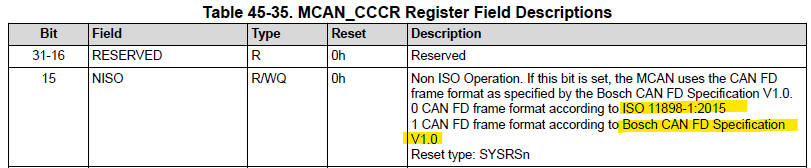

ISO CAN FD vs Non-ISO CAN FD





CAN FD는 ISO와 Non-ISO버전이 있으며 서로 호환되지 않으니 주의가 필요하다.



초장기 Bosch사는 ISO표준 제정 전 FD프로토콜을 적용한 제품들을 내놓았고 이 때 버전을 Bosch CAN FD 1.0 버전 또는 Non-ISO CAN FD라고 부른다.



3년의 시간이 지나 2015년에 CAN FD를 위한 ISO표준이 제정되었고, ISO CAN FD라고 하면 ISO11898-2:2015를 따르는 프로토콜을 말한다.
