STM32 ] 메모리 구조

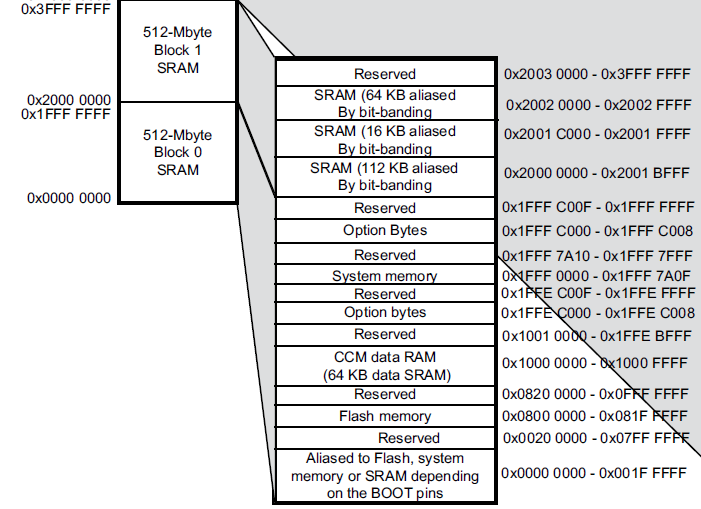

 STM32F429ZI 메모리 구조



• Internal Flash Memory (Embedded Flash, On-Chip Flash) : 2MB Dual-Bank

• System Memory (ROM) : 30KB (Read Only, ST사의 native bootlader가 저장된다)

• OTP (One-Time Programmable) Memory : 528 bytes (Product No. Serial No. 저장 등에 사용된다)

• Option bytes Memory : 32 bytes (Flash Memory에 Access하기 위한 flag로 사용된다)

• Internal SRAM : 256KB
  • Internal SRAM1 : 112KB
  • Internal SRAM2 : 16KB
  • Internal SRAM3 : 64KB
  • CCM (Core Coupled Memory) : 64KB
• Backup RAM : 4KB (배터리를 통해 전원이 나간 후에도 사용할 수 있다)















Internal Flash Memory



• Size : Dual-Bank 2MB

• Begin Address : 0x0000 0000

• End Address : 0x81F FFFF

• Non volatile

• Application 코드와 Read only data, Vector table을 저장하기 위해 사용된다.









SRAM

• Volatile

• Application의 global data, static 변수를 저장하는데 사용되며, Stack 과 Heap의 용도로 사용된다.

• 코드를 이 메모리에서 실행할 수도 있다. (SRAM에 코드를 저장해두고 그곳으로 점프시킬 수 있다.)



Internal SRAM1

• Size : 112KB

• Begin Address : 0x2000 0000

• End Address : 0x2001 BFFF



Internal SRAM2

• Size : 16KB

• Begin Address : 0x2001 C000

• End Address : 0x2001 FFFF



Internal SRAM3

• Size : 64KB

• Begin Address : 0x2002 0000

• End Address : 0x2002 FFFF















System Memory (ROM)



• Size : 30KB

• Begin Address : 0x1FFF 0000

• End Address : 0x1FFF 7A0F

• 공장출고시 ST사의 Bootloader가 저장된다.

• Read Only

• Default 실행시 이 메모리에 저장된 코드는 실행되지 않으며, 실행하기 위해서 Reset 시 특정 boot configuration이 필요하다.

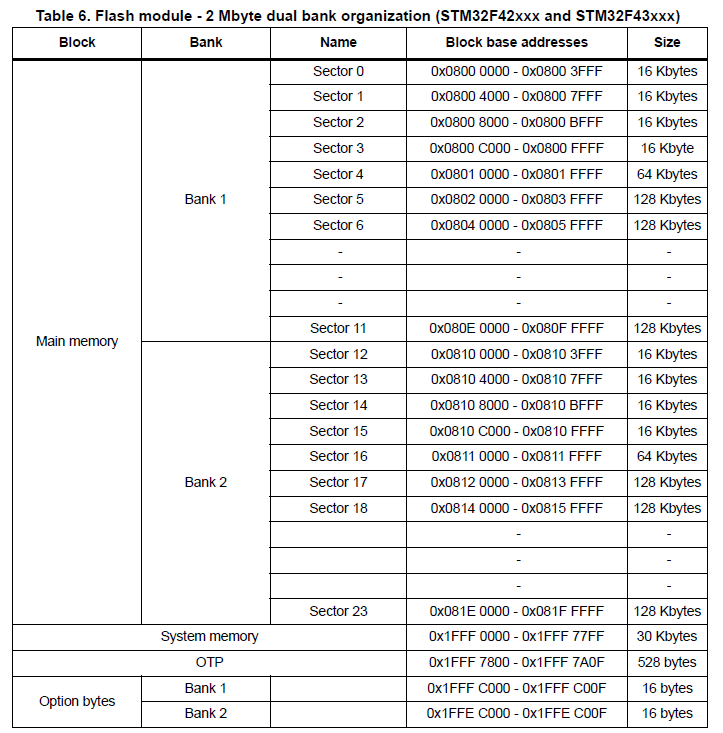

Flash 구조



Main memory 블락 User Flash라고도 불리며 2개의 Bank로 나뉘고 각 Bank는 12개의 섹터를 가지고 있는데, 섹터마다 size가 다르다.



IDE에서 코드를 다운로드하면 이 영역에 저장되며, default로 Sector 0부터 시작해 저장되지만 사용자가 다르게 설정할 수 있다.













Reference : FastBit Embedded Brain Academy
