ADG201A, Analog Switch IC 데이터시트 분석

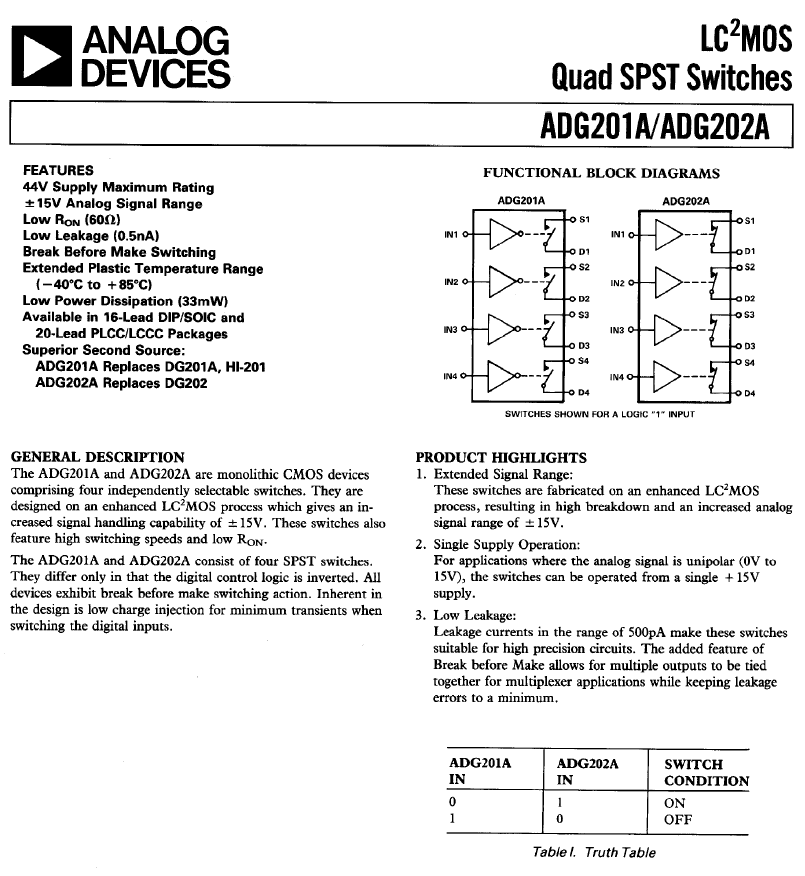

ADG201A는 Analog Devices 사에서 나온 LC2MOS Quad SPST Switches이다.

칩에는 4개의 SPST(Single Pole Single Throw) 스위치가 존재하고 각각 독립적으로 제어가 가능하여 ±15V의 아날로그 신호까지 통과시킬 수 있다.



Functional Block Diagram을 보면 INx핀으로 디지털 로직 컨트롤을 통해 SPST 스위치를 제어하고 Dx와 Sx간의 경로를 쇼트시켰다 오픈시켰다 한다. ADG201A시리즈의 경우 Low Active로 0이면 스위치 ON, 1이면 스위치 OFF이다. D는 Drain, S는 Source의 약자같은데 실제로 아날로그 신호를 어느쪽에서 어느쪽으로 라우팅할 지는 응용에 따라 달라질 수 있을 것 같다 신호를 통과시킨다는게 중요하지.



이런 타입의 아날로그 스위치 또는 아날로그 먹스는 CMOS 기술을 기반으로 스위칭 트랜지스터를 사용해 신호 경로를 선택하기 때문에 도통 테스트를 통해 전기적 연결을 확인하기 어려울 수 있고, 대신 선택된 채널의 입력 전압과 출력전압을 비교해 스위칭 상태를 확인할 수 있다.















그리고 디스크립션중에 break before switching action을 한다는게 있는데 이건 또 뭘까.







스위치 IC의 스위칭 전환시 동작의 종류는 Break Before Make와 Make Before Break가 있다.

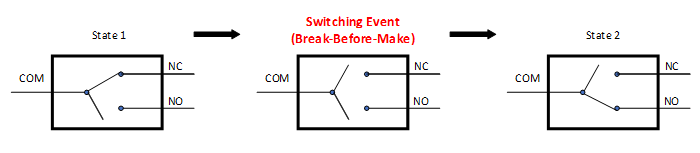

먼저 Break Before Make 는 신호의 경로가 변경될 때 전기적으로 연결이 잠시 끊어지는 것을 의미한다. 이렇게 하면 두개의 경로 사이의 격리를 보장하고 신호 왜곡을 방지한다. 대부분의 스위치는 Break Before Make가 쓰일거다.

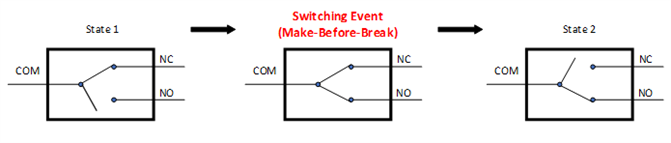

반면 Make Before Break는 신호 경로가 변경될 때 전기적 연결이 끊어지지 않도록 보장하는 동작이다. 이렇게 하면 스위치 전환 동작 중 하이 임피던스 출력(Open, 저항이 무한대)이 존재하는 걸 방지할 수 있다.









그리고 Digital Control Vih는 2.4, Vil은 0.8으로 3.3v IO레벨 MCU로 제어 가능하다.
