CRC-32





CRC (Cyclic Redundancy Check) 는 데이터 전송 과정에서 오류를 검출하거나 파일의 무결성을 검증하기 위한 방법으로, 그 과정에서 여러 종류의 다항식이 쓰일 수 있는 데 가장 널리 사용되는 CRC 다항식은 CRC-16-CCITT와 CRC-32이다.



CRC 다항식 종류 : https://en.wikipedia.org/wiki/Cyclic_redundancy_check







그 중 CRC-32의 다항식(Polynomial)은 아래와 같다.

이 다항식을 16진수로 표현한게 0x04C11DB7이고, reverse한 값이 0xEDB88320이다.



다항식을 16진수로 표현하는 방법은 먼저 x의 차수에 해당하는 비트에 1을 쓴다. 나머지 비트는 0으로 한다.

그럼 바이너리로 아래처럼 되는데 이걸 31번째 비트부터 읽은게 0x04C11DB7이고, 0번째 비트부터 거꾸로 읽으면 0xEDB88320이다.















CRC-32 함수



uint32_t crc32(const uint8_t* data, size_t length) {
    uint32_t crc = 0xFFFFFFFF;
    const uint8_t* p;

    for (size_t i = 0; i < length; i++) {
        p = data + i;
        crc ^= *p;

        for (int j = 0; j < 8; j++) {
            if (crc & 1) {
                crc = (crc >> 1) ^ 0xEDB88320;
            }
            else {
                crc = crc >> 1;
            }
        }
    }

    return crc ^ 0xFFFFFFFF;
}





위 함수에서 CRC 계산시 초기값인 CRC Seed는 0xFFFFFFFF이고 이는 표준에서 사용되는 일반적인 CRC Seed값인데 파라미터로 Seed를 받아서 계산하는 경우도 있는 것 같다.

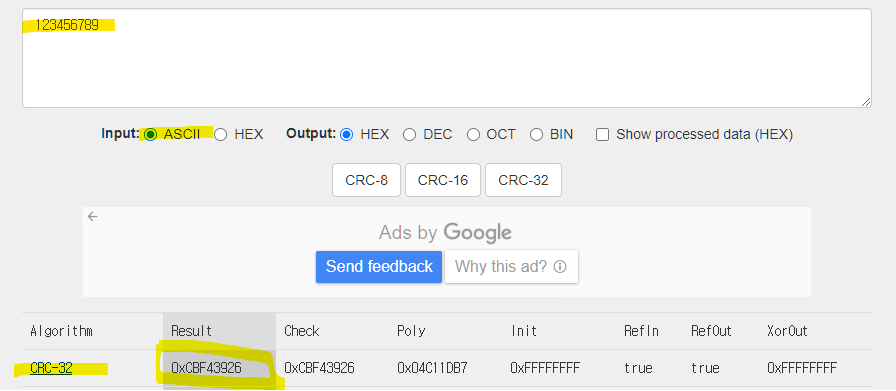

아무튼 문자열 "123456789"의 CRC-32 Result는 0xCBF43926 이 나온다.



int main() {

    char str[] = "123456789";
    uint32_t crc = crc32(str, sizeof(str) - 1);

    printf("0x%08X\n", crc);
    return 0;
}



















좀 더 빠르게 CRC-32 계산하는 방법



CRC 다항식의 모든 가능한 입력 비트에 대한 결과를 미리 계산하여 CRC Table을 생성해 두고, CRC를 계산하는 동안 테이블에 저장된 값을 참조하여 계산을 수행하면 더 빠른 속도로 계산할 수 있다.



static uint32_t crc32_tab[] =
{
    0x00000000L, 0x77073096L, 0xee0e612cL, 0x990951baL, 0x076dc419L,
    0x706af48fL, 0xe963a535L, 0x9e6495a3L, 0x0edb8832L, 0x79dcb8a4L,
    0xe0d5e91eL, 0x97d2d988L, 0x09b64c2bL, 0x7eb17cbdL, 0xe7b82d07L,
    0x90bf1d91L, 0x1db71064L, 0x6ab020f2L, 0xf3b97148L, 0x84be41deL,
    0x1adad47dL, 0x6ddde4ebL, 0xf4d4b551L, 0x83d385c7L, 0x136c9856L,
    0x646ba8c0L, 0xfd62f97aL, 0x8a65c9ecL, 0x14015c4fL, 0x63066cd9L,
    0xfa0f3d63L, 0x8d080df5L, 0x3b6e20c8L, 0x4c69105eL, 0xd56041e4L,
    0xa2677172L, 0x3c03e4d1L, 0x4b04d447L, 0xd20d85fdL, 0xa50ab56bL,
    0x35b5a8faL, 0x42b2986cL, 0xdbbbc9d6L, 0xacbcf940L, 0x32d86ce3L,
    0x45df5c75L, 0xdcd60dcfL, 0xabd13d59L, 0x26d930acL, 0x51de003aL,
    0xc8d75180L, 0xbfd06116L, 0x21b4f4b5L, 0x56b3c423L, 0xcfba9599L,
    0xb8bda50fL, 0x2802b89eL, 0x5f058808L, 0xc60cd9b2L, 0xb10be924L,
    0x2f6f7c87L, 0x58684c11L, 0xc1611dabL, 0xb6662d3dL, 0x76dc4190L,
    0x01db7106L, 0x98d220bcL, 0xefd5102aL, 0x71b18589L, 0x06b6b51fL,
    0x9fbfe4a5L, 0xe8b8d433L, 0x7807c9a2L, 0x0f00f934L, 0x9609a88eL,
    0xe10e9818L, 0x7f6a0dbbL, 0x086d3d2dL, 0x91646c97L, 0xe6635c01L,
    0x6b6b51f4L, 0x1c6c6162L, 0x856530d8L, 0xf262004eL, 0x6c0695edL,
    0x1b01a57bL, 0x8208f4c1L, 0xf50fc457L, 0x65b0d9c6L, 0x12b7e950L,
    0x8bbeb8eaL, 0xfcb9887cL, 0x62dd1ddfL, 0x15da2d49L, 0x8cd37cf3L,
    0xfbd44c65L, 0x4db26158L, 0x3ab551ceL, 0xa3bc0074L, 0xd4bb30e2L,
    0x4adfa541L, 0x3dd895d7L, 0xa4d1c46dL, 0xd3d6f4fbL, 0x4369e96aL,
    0x346ed9fcL, 0xad678846L, 0xda60b8d0L, 0x44042d73L, 0x33031de5L,
    0xaa0a4c5fL, 0xdd0d7cc9L, 0x5005713cL, 0x270241aaL, 0xbe0b1010L,
    0xc90c2086L, 0x5768b525L, 0x206f85b3L, 0xb966d409L, 0xce61e49fL,
    0x5edef90eL, 0x29d9c998L, 0xb0d09822L, 0xc7d7a8b4L, 0x59b33d17L,
    0x2eb40d81L, 0xb7bd5c3bL, 0xc0ba6cadL, 0xedb88320L, 0x9abfb3b6L,
    0x03b6e20cL, 0x74b1d29aL, 0xead54739L, 0x9dd277afL, 0x04db2615L,
    0x73dc1683L, 0xe3630b12L, 0x94643b84L, 0x0d6d6a3eL, 0x7a6a5aa8L,
    0xe40ecf0bL, 0x9309ff9dL, 0x0a00ae27L, 0x7d079eb1L, 0xf00f9344L,
    0x8708a3d2L, 0x1e01f268L, 0x6906c2feL, 0xf762575dL, 0x806567cbL,
    0x196c3671L, 0x6e6b06e7L, 0xfed41b76L, 0x89d32be0L, 0x10da7a5aL,
    0x67dd4accL, 0xf9b9df6fL, 0x8ebeeff9L, 0x17b7be43L, 0x60b08ed5L,
    0xd6d6a3e8L, 0xa1d1937eL, 0x38d8c2c4L, 0x4fdff252L, 0xd1bb67f1L,
    0xa6bc5767L, 0x3fb506ddL, 0x48b2364bL, 0xd80d2bdaL, 0xaf0a1b4cL,
    0x36034af6L, 0x41047a60L, 0xdf60efc3L, 0xa867df55L, 0x316e8eefL,
    0x4669be79L, 0xcb61b38cL, 0xbc66831aL, 0x256fd2a0L, 0x5268e236L,
    0xcc0c7795L, 0xbb0b4703L, 0x220216b9L, 0x5505262fL, 0xc5ba3bbeL,
    0xb2bd0b28L, 0x2bb45a92L, 0x5cb36a04L, 0xc2d7ffa7L, 0xb5d0cf31L,
    0x2cd99e8bL, 0x5bdeae1dL, 0x9b64c2b0L, 0xec63f226L, 0x756aa39cL,
    0x026d930aL, 0x9c0906a9L, 0xeb0e363fL, 0x72076785L, 0x05005713L,
    0x95bf4a82L, 0xe2b87a14L, 0x7bb12baeL, 0x0cb61b38L, 0x92d28e9bL,
    0xe5d5be0dL, 0x7cdcefb7L, 0x0bdbdf21L, 0x86d3d2d4L, 0xf1d4e242L,
    0x68ddb3f8L, 0x1fda836eL, 0x81be16cdL, 0xf6b9265bL, 0x6fb077e1L,
    0x18b74777L, 0x88085ae6L, 0xff0f6a70L, 0x66063bcaL, 0x11010b5cL,
    0x8f659effL, 0xf862ae69L, 0x616bffd3L, 0x166ccf45L, 0xa00ae278L,
    0xd70dd2eeL, 0x4e048354L, 0x3903b3c2L, 0xa7672661L, 0xd06016f7L,
    0x4969474dL, 0x3e6e77dbL, 0xaed16a4aL, 0xd9d65adcL, 0x40df0b66L,
    0x37d83bf0L, 0xa9bcae53L, 0xdebb9ec5L, 0x47b2cf7fL, 0x30b5ffe9L,
    0xbdbdf21cL, 0xcabac28aL, 0x53b39330L, 0x24b4a3a6L, 0xbad03605L,
    0xcdd70693L, 0x54de5729L, 0x23d967bfL, 0xb3667a2eL, 0xc4614ab8L,
    0x5d681b02L, 0x2a6f2b94L, 0xb40bbe37L, 0xc30c8ea1L, 0x5a05df1bL,
    0x2d02ef8dL
};

uint32_t crc32(const char* s, int len)
{
    int i;
    uint32_t crc32val = 0;
    crc32val ^= 0xFFFFFFFF;

    for (i = 0; i < len; i++) {
        crc32val = crc32_tab[(crc32val ^ s[i]) & 0xFF] ^ ((crc32val >> 8) & 0x00FFFFFF);
    }

    return crc32val ^ 0xFFFFFFFF;
}

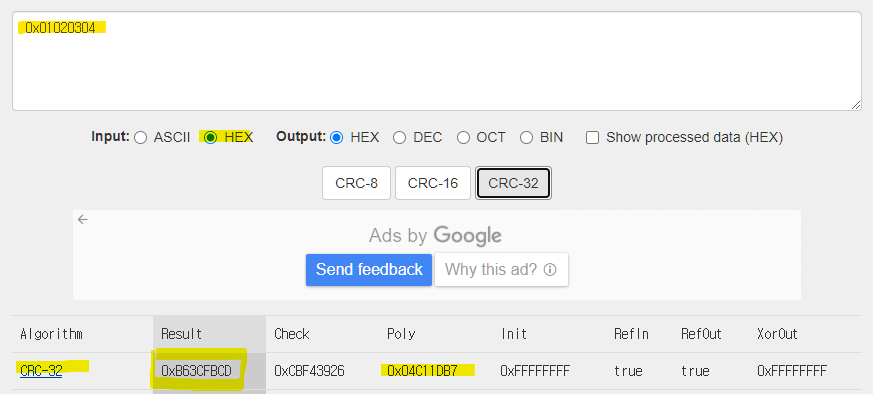

0x01020304의 CRC-32 결과는 0xB63CFBCD이다.



int main() {

    uint8_t data[] = {0x01, 0x02, 0x03, 0x04};
    uint32_t crc = crc32(data, 4);

    printf("0x%08X\n", crc);
    return 0;
}

















그리고 펌웨어에서 데이터 무결성을 확인하기 위해 CRC 계산이 필요한 경우가 종종 있는데 많은 MCU들이 고속 CRC 계산을 지원하기 위해 하드웨어 단에서 CRC를 계산하는 모듈을 내장하고 있다. CRC 알고리즘 자체는 데이터의 길이에 상관없이 사용될 수 있고, 소프트웨어 구현도 가능하다. 하지만 하드웨어 CRC 모듈은 입력 데이터를 효율적으로 처리하기 위해 고도로 최적화 되어있어서 보통 CRC32의 경우 32비트의 배수 단위로, CRC16의 경우 16비트의 배수 단위로 정렬된 데이터를 요구한다.
