JTAG 에뮬레이터를 연결해서 사용하기



On Board USB JTAG 에뮬레이션 회로를 사용하지 않고 14핀 JTAG 인터페이스 통해 에뮬레이터를 사용하기.



사용할 에뮬레이터는 Blackhawk USB560 v2 System Trace



CCS 설치파일을 다시 실행해서 Blackhawk Debug Probes 설치





14-Pin TI Adapter Pinout



보통 방향 잘못꼽는것을 막기 위해 여기서 NC (Not/Connected)부분은 핀헤더가 부러져있거나 막혀있다.









케이블을 연결하고 설치하면 장치 관리자에서 잡힌다.

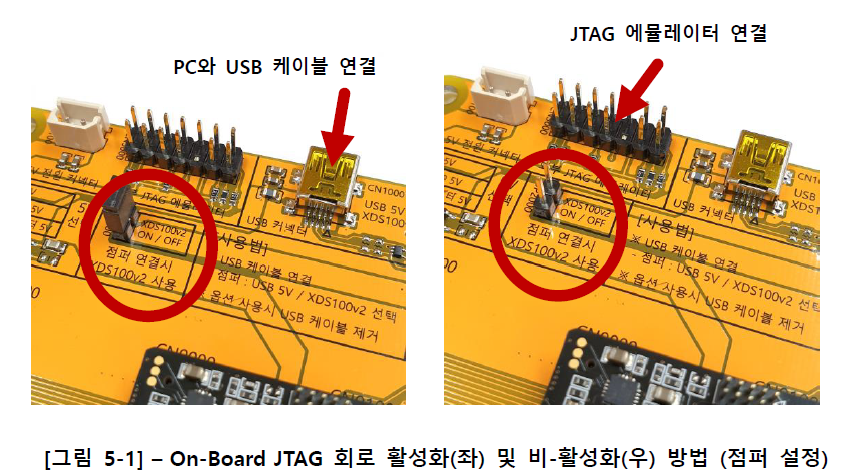

싱크웍스 DOCK 보드 내장 JTAG 회로 비활성화

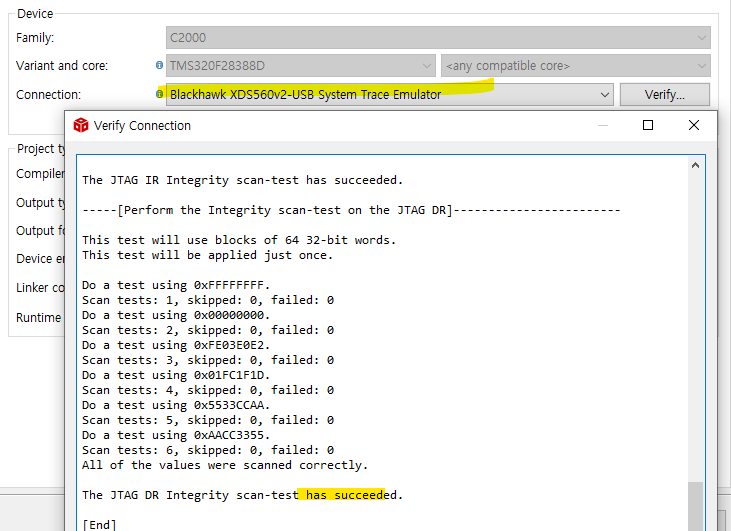

프로젝트 Properties에서 Connection 선택
