이번 글에서는 OpenVPX 3U 기준의 커넥터 구조에 대해 살펴보도록 한다.











1. 커넥터 타입

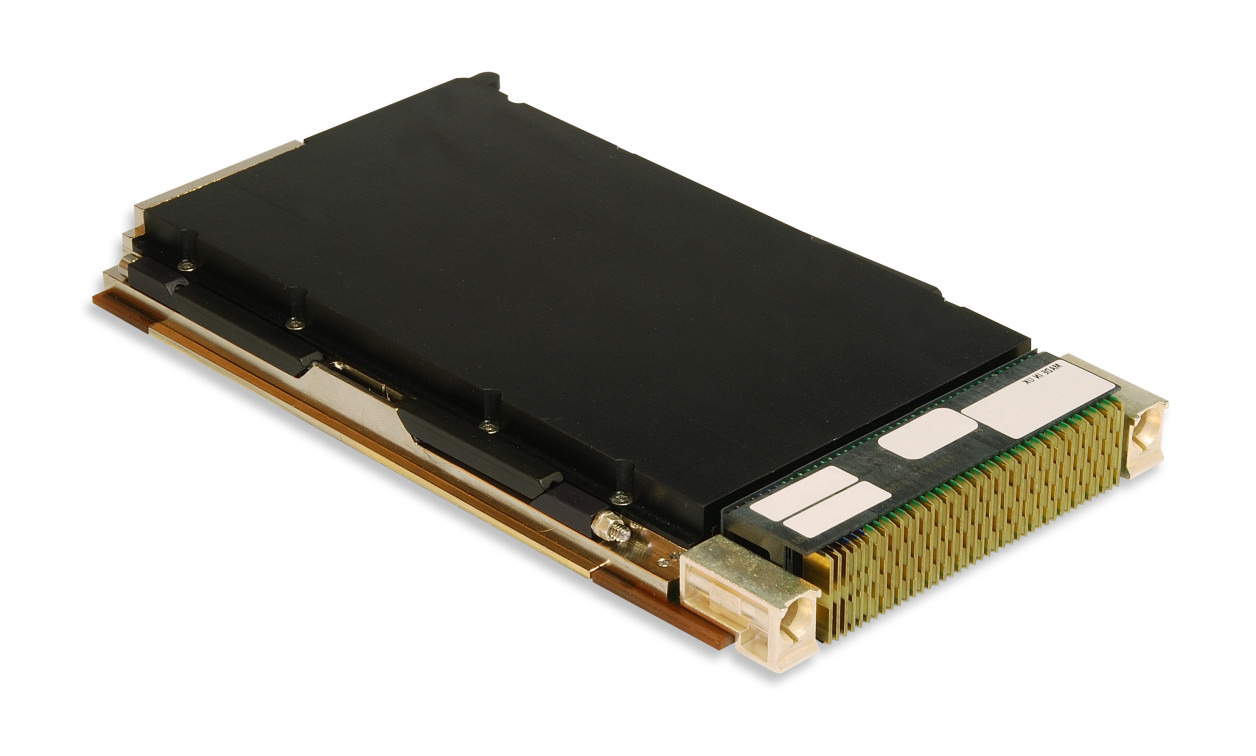

• 플러그(Plug-In Module Connector) : 보드(PCB) 쪽에 장착됨

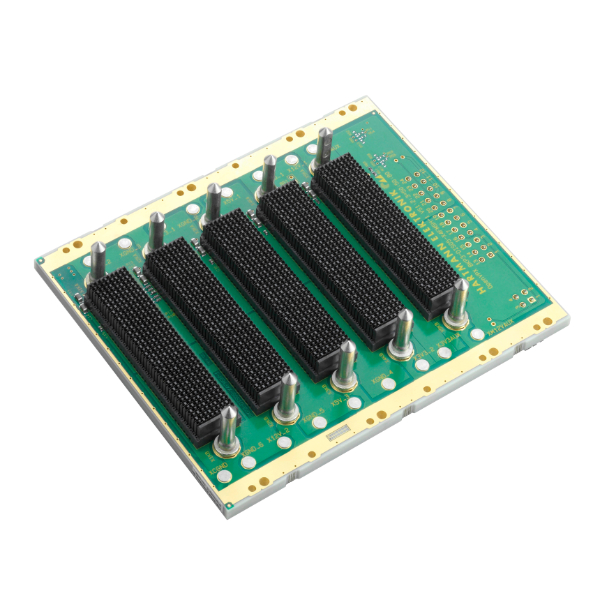

• 리셉터클(Backplane Receptacle Connector) : 백플레인(Backplane) 쪽에 장착됨



보드(플러그)가 백플레인(리셉터클)에 위에서 아래로 꽂히는 구조.



















2. 핀 배열 체계 (Row & Column)

• 하나의 핀은 Row(행)와 Column(열) 조합으로 표현된다.
• Row는 알파벳 문자(대소문자 구분)를 사용하고 Column은 숫자를 사용한다.
• 커넥터에서 짧은 쪽이 Row이다.
• 커넥터에서 긴 쪽이 Column이다.



2.1 Row

위치	사용 Row	비고
플러그(보드)	A, B, C, D, E, F, G	대문자 (A~G) 사용
리셉터클(백플레인)	a, b, c, d, e, f, g, h, i	소문자 (a~i) 사용









2.2 Column

• 3U VPX는 P0 + P1 + P2 세 슬롯으로 구성된다.
• Column(열)은 슬롯마다 번호가 독립적으로 매겨진다.

슬롯(Slot)	Column 범위	주 용도
P0 슬롯	Column 1 ~ 8	전원(Power) 및 관리신호(Management Signals)
P1 슬롯	Column 1 ~ 16	고속 데이터용 (Differential Signals)
P2 슬롯	Column 1 ~ 16	추가 고속 데이터용



• Column 번호는 Odd/Even을 구분한다.
  • Odd (홀수 번호) : 1, 3, 5, 7, 9, ...
  • Even (짝수 번호) : 2, 4, 6, 8, 10, ...













3. Wafer 종류

• 플러그 타입 커넥터에 들어가는 Wafer의 종류는 4가지이다.

Wafer 종류	설명	주 배치 슬롯
Odd Differential Wafer	홀수 컬럼용 Differential Pair 신호용	P1, P2
Even Differential Wafer	짝수 컬럼용 Differential Pair 신호용	P1, P2
Single-Ended Wafer	Single-Ended 신호용	P0
Power Wafer	전원 공급용	P0

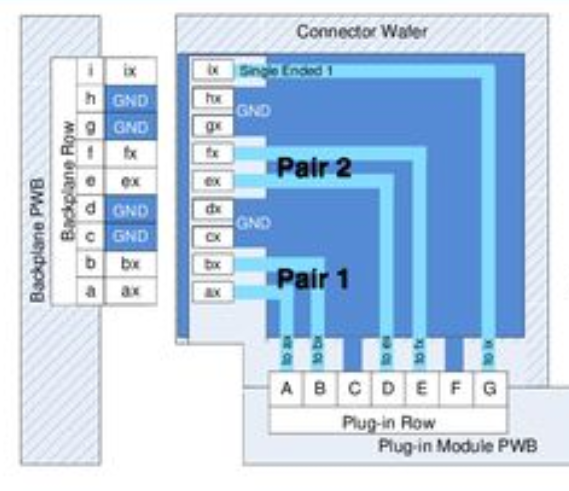

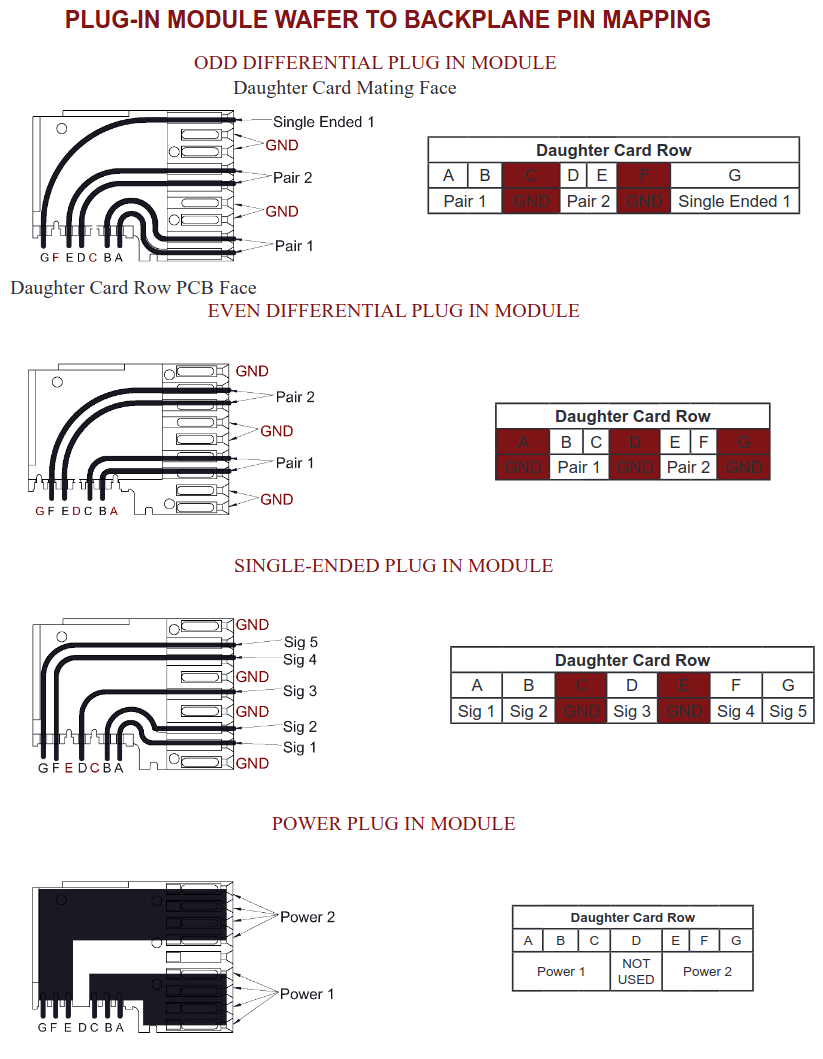

❗️아래 그림을 보면 P1, P2에 배치되는 Odd Differential Wafer와 Even Differential Wafer는 리셉터클과 연결되는 배선 방식이 서로 다르다는 것을 알 수 있다.



















4. 핀 맵핑 방식

4.1 Odd Differential Wafer 매핑

Plug-In(보드) Row	Receptacle(백플레인) Row
A	a
B	b
D	e
E	f
G	i

• 나머지 Row들은 Ground 처리



Odd Wafer









4.1 Even Differential Wafer 매핑

Plug-In(보드) Row	Receptacle(백플레인) Row
B	c
C	d
E	g
F	h

• 나머지 Row들은 Ground 처리



Even Wafer



















❓️ 왜 Odd Column과 Even Column의 웨이퍼를 구분하고 배선 방식을 다르게 가져갈까?

이는 Signal Integrity(SI) 최적화를 위해서 신호 간섭(Crosstalk)을 줄이려는 목적이다.

고속 신호들이 옆 라인과 간섭을 일으키면 신호 품질에 문제가 생길 수 있다. 이를 막기 위해 Differential Pair 간에는 항상 GND를 끼워 넣어서 차폐(Shielding)를 하고, 신호선이 서로 이웃하지 않는 Odd 웨이퍼와 Even 웨이퍼를 교차로 배치해서 신호 간 영향을 최소화하는 것이다.
