SMD 타입 저항 읽는법 & 사이즈 규격
eteo
2024. 7. 28. 22:25
반응형
저항 값 읽는 법

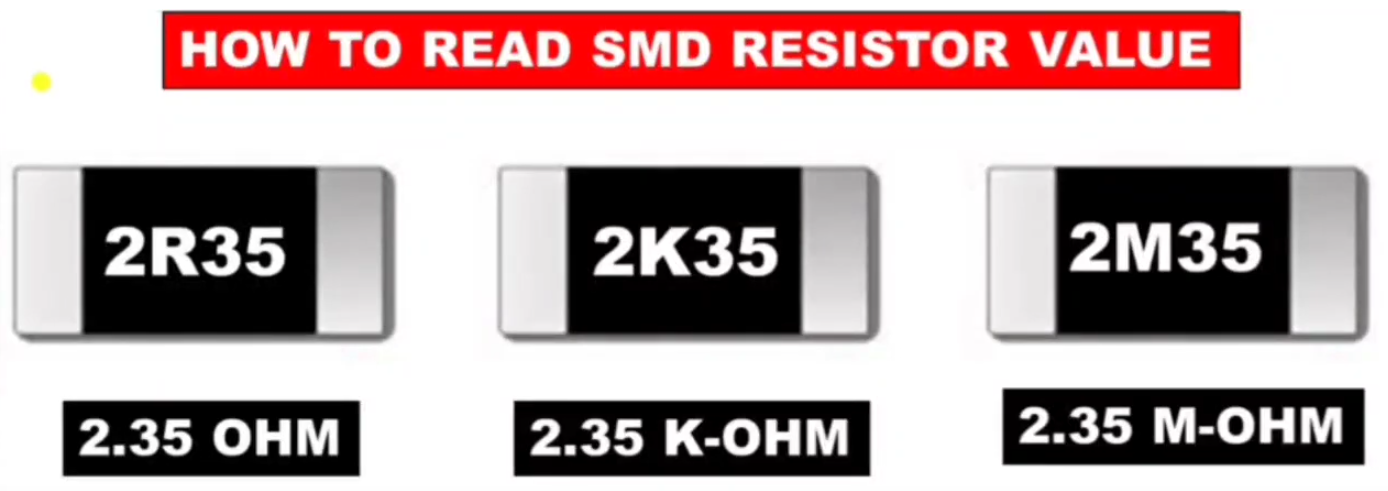

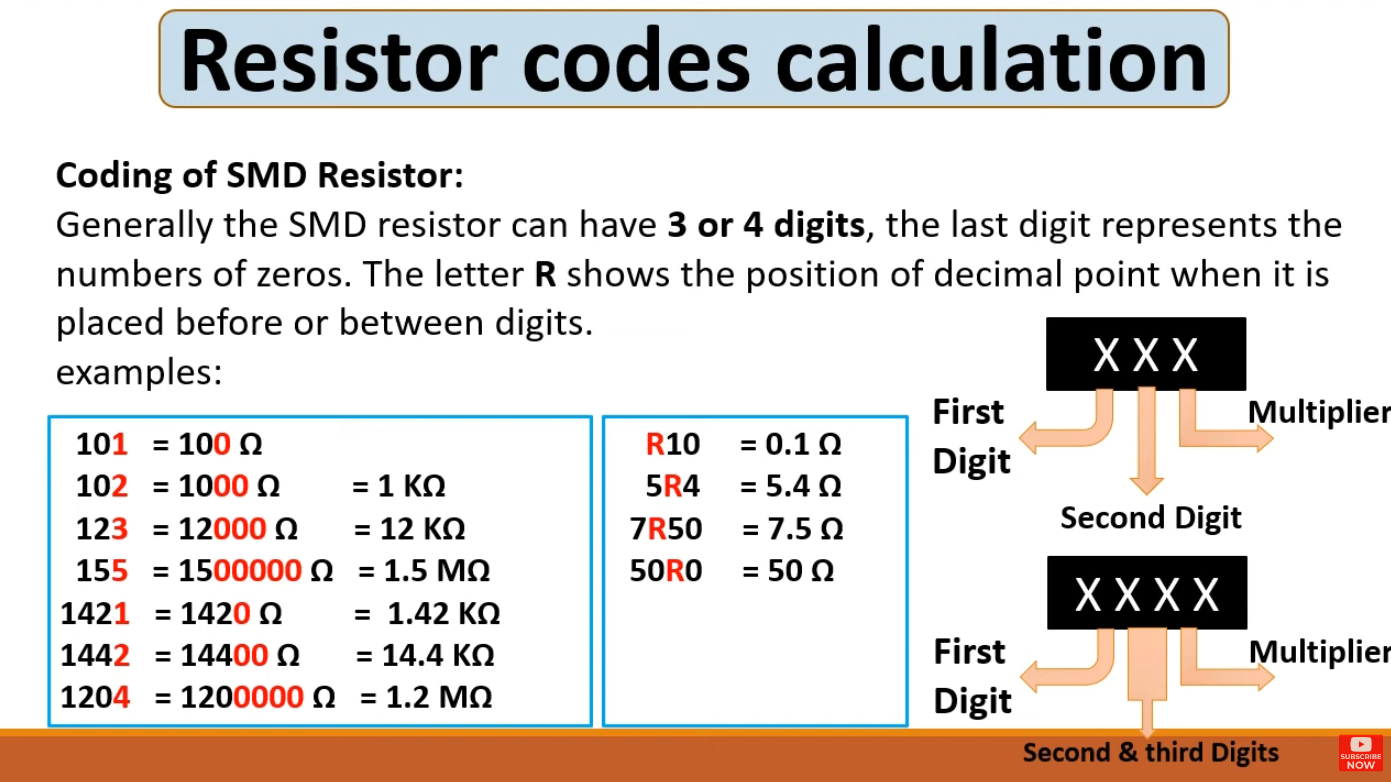

3 digit 혹은 4 digit 저항은 마지막 숫자가 10의 승수로 앞자리 숫자들과 곱하면 되고, 중간에 R/K/M이 오는 저항은 뒷부분이 소수점이하 자리로 생각하면 된다.
사이즈 규격
| SI 단위 (mm) | US 단위 (inch) | 칩 사이즈 (mm) | 칩 사이즈 (inch) |
| 0603 | 0201 | 0.6 x 0.3 | 0.02 x 0.01 |
| 1005 | 0402 | 1.0 x 0.5 | 0.04 x 0.02 |
| 1608 | 0603 | 1.6 x 0.8 | 0.06 x 0.03 |
| 2012 | 0805 | 2.0 x 1.25 | 0.08 x 0.05 |
| 2520 | 1008 | 2.5 x 2.0 | 0.10 x 0.08 |
| 3216 | 1206 | 3.2 x 1.6 | 0.125 x 0.06 |
| 3225 | 1210 | 3.2 x 2.5 | 0.125 x 0.10 |
| 4516 | 1806 | 4.5 x 1.6 | 0.18 x 0.06 |
| 4532 | 1812 | 4.5 x 3.2 | 0.08 x 0.125 |
| 4564 | 1825 | 4.5 x 6.4 | 0.18 x 0.25 |
| 5025 | 2010 | 5.0 x 2.5 | 0.20 x 0.10 |
| 6432 | 2512 | 6.4 x 3.2 | 0.25 x 0.125 |
| 7451 | 2920 | 7.4 x 5.1 | 0.29 x 0.20 |
