RJ-45 커넥터 핀아웃 (10/100BASE-T, 1000BASE-T 연결 방법)





RJ-45 커넥터 핀 아웃









핀 번호	페어	10/100BASE-T	1000BASE-T
1	Pair 2	TX+	BI_DA+
2	Pair 2	TX-	BI_DA-
3	Pair 3	RX+	BI_DB+
4	Pair 1	-	BI_DC+
5	Pair 1	-	BI_DC-
6	Pair 3	RX-	BI_DB-
7	Pair 4	-	BI_DD+
8	Pair 4	-	BI_DD-





✅ 10/100BASE-T

• 1, 2, 3, 6번 핀만 사용하며 1, 2번 핀(Pair 2)는 TX, 3, 6번 핀(Pair 3)은은 RX로 구분됨



✅ 1000BASE-T (Gigabit Ethernet)

• 8핀 모두 사용하며 모든 핀이 Bi-directional임

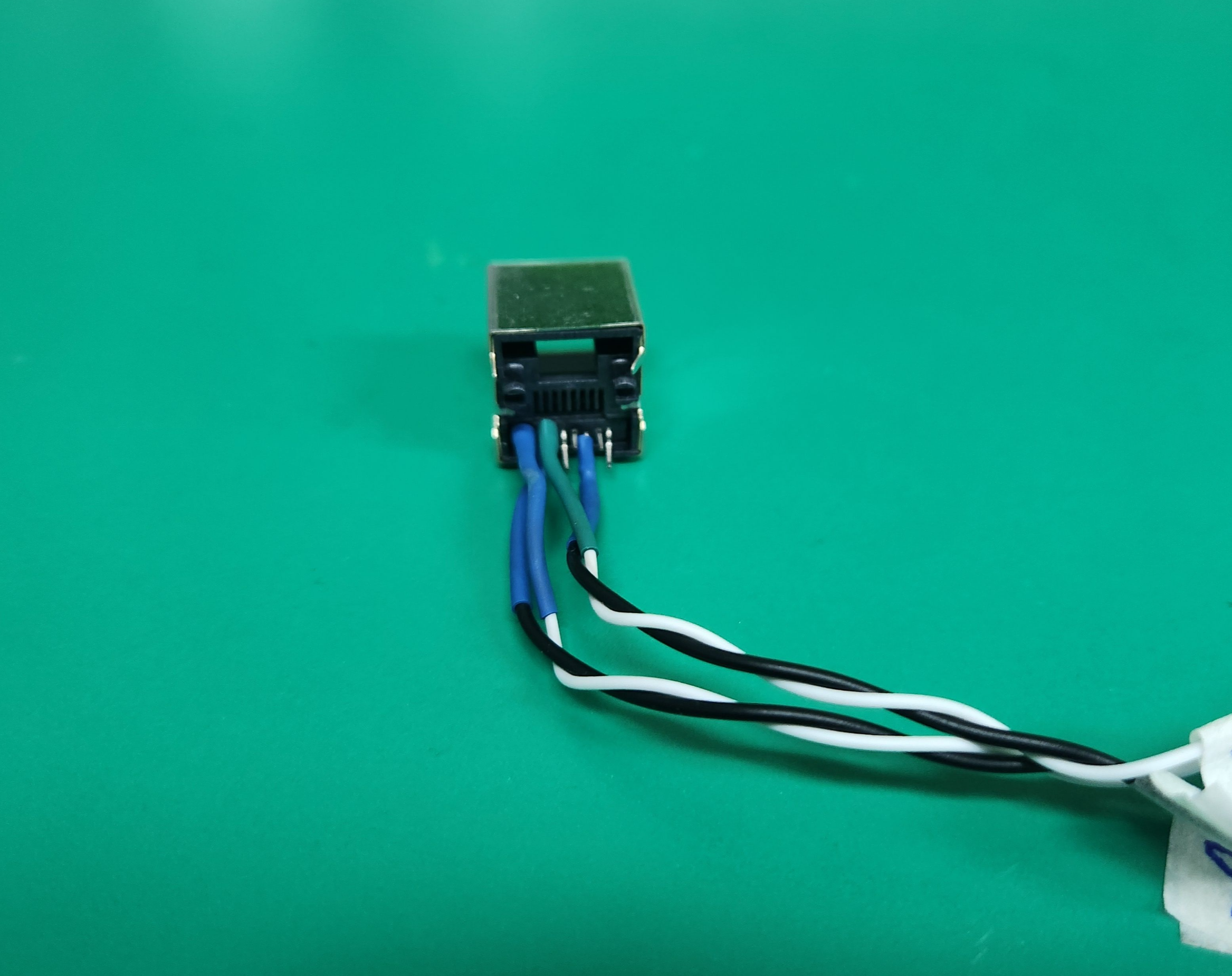

10/100BASE-T



1000BASE-T
